Descripción
El conjunto giratorio del regulador de montaje directo de radio (DMR-RA) es un regulador de presión de combustible EFI compacto y ajustable de alto rendimiento.
MONTAJE

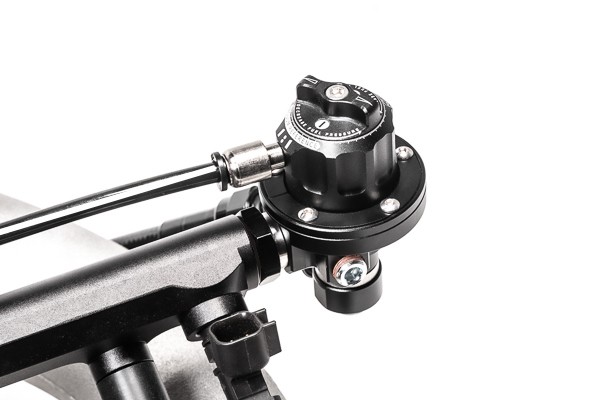

Este regulador está diseñado con un sistema de montaje exclusivo y altamente versátil. Se puede montar directamente en un puerto de riel de combustible compatible usando el adaptador giratorio de 360 grados incluido, o montarse de forma remota lejos del riel de combustible (usando 20-0624).
El tamaño compacto cabe en áreas con espacio limitado, sin sacrificar el rendimiento.
PLOMERÍA

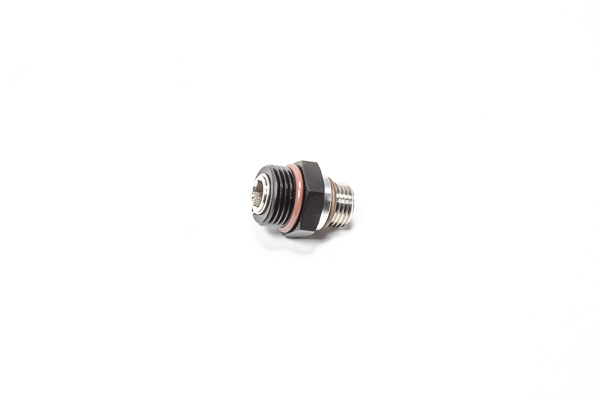

El puerto de entrada principal del regulador tiene rosca hembra para ORB 6AN. Se incluye un adaptador giratorio de doble extremo (que se muestra a continuación) que permite utilizar el regulador en cualquier puerto de riel de combustible ORB 8AN compatible, como los que se encuentran en los rieles de combustible de Radium Engineering. Hay otros adaptadores giratorios disponibles pero se venden por separado.
Si monta el regulador fuera del riel, se pueden atornillar otros adaptadores ORB de 6 AN en este puerto del regulador.
El puerto de retorno inferior tiene rosca para 6AN ORB. El conector de retorno de combustible macho 6AN de 90 grados provisto puede girar 360 grados, lo que permite una multitud de configuraciones de montaje. Se pueden instalar otros accesorios adaptadores en el puerto de retorno si es necesario (se venden por separado).
Este regulador tiene dos ubicaciones de puerto lateral de 1/8″ NPT que se pueden usar con un manómetro, transductor, sonda de temperatura, etc. Se proporcionan dos tapones de 1/8″ NPT.
AJUSTE DE PRESIÓN DE COMBUSTIBLE

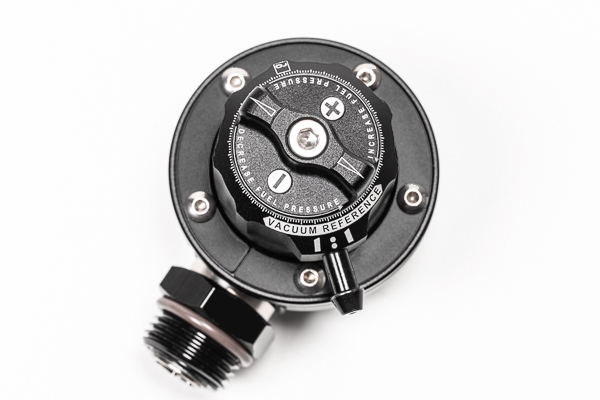

Los reguladores de la serie RA cuentan con el primer ajuste de presión sin herramientas. Ya no se requieren contratuercas ni tornillos de fijación. Con un simple giro de la perilla, la presión aumentará o disminuirá.
Para ayudar a ajustar la presión, hay retenes incrementales que brindan retroalimentación háptica al usuario. Cada retén permite un ajuste de 1 psi (+/-0,5 psi) dependiendo de la presión actual del combustible.
ESTABILIDAD DE LA PRESIÓN DEL COMBUSTIBLE
Con años de datos de pruebas en pista y en banco, los reguladores de la serie RA se han perfeccionado para optimizar la gestión de la presión. Un orificio de retorno único de acero inoxidable de nuevo diseño genera un flujo laminar que mejora el control de la estabilidad.
Presión mínima: 18,5 psi (1,3 bar)
Presión máxima: *N/A
*Esto es retórico. La presión máxima depende de la válvula de alivio dentro de la bomba o de la corriente máxima que permite el controlador de la bomba de combustible.
REFERENCIA DE VACÍO DE TASA ASCENDENTE 1:1
Los reguladores de la serie RA cuentan con un puerto de referencia de vacío giratorio de 360 grados sellado con doble junta tórica. Este es el primero en la industria. Permite al instalador apuntar rápidamente el accesorio de vacío en cualquier dirección sin necesidad de herramientas.

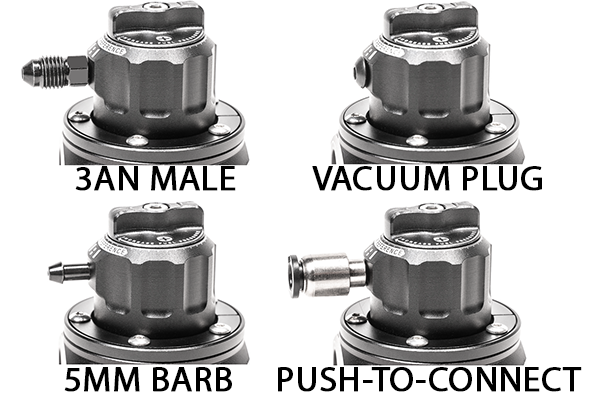

Se proporcionan 4 accesorios de puerto de vacío roscados 10-32 intercambiables para cubrir todos los escenarios.
1. Conexión con púas: Una púa de 3/16″ (5 mm) chapada en zinc negro mecanizada en acero de alta resistencia que es compatible con las siguientes mangueras de vacío: 5/32″ (4 mm), 3/16″ (5 mm) y 7 /32″ (6 mm).
2. Conector macho 3AN: un adaptador galvanizado negro mecanizado en acero de alta resistencia que es compatible con extremos de manguera 3AN.
3. Push-To-Connect: un accesorio de latón niquelado con juntas tóricas de Buna-N que es compatible con tubos de plástico duro de 1/4″ de diámetro exterior.
4. Tapón de vacío: Un tornillo de acero inoxidable de óxido negro que se utiliza para mantener una presión de combustible constante (no dinámica). A partir de mediados de la década de 1990, los fabricantes de vehículos comenzaron a hacer la transición a sistemas de combustible sin retorno para reducir las emisiones EVAP. Para mantener las temperaturas más bajas, estos reguladores están montados dentro del tanque y NO tienen la capacidad de referenciarse al vacío. Este enchufe sería necesario en este escenario.
NOTA: Al instalar el conector de vacío, se recomienda utilizar un fijador de roscas absorbente de resistencia media.
COMPATIBILIDAD DE COMBUSTIBLE
Todos los reguladores de la serie RA son adecuados para todos los tipos de gasolina, incluidas la gasolina sin plomo, con plomo, oxigenada y premezclas. Además, son compatibles con mezclas de alcohol y combustible, incluidos metanol, etanol y E85.

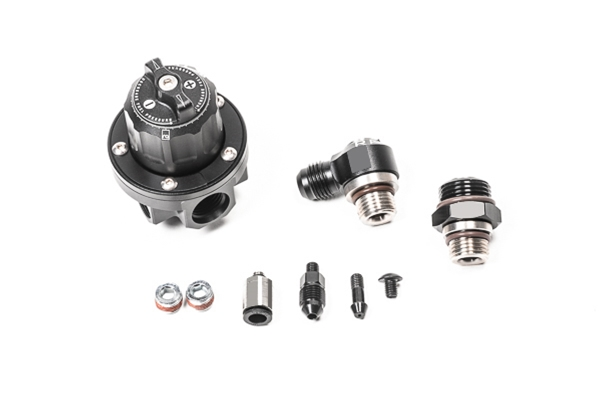

INCLUIDO
-Ensamble giratorio principal
-Acoplamiento de vacío con púas de 5 mm
-Acoplamiento de tapón de vacío (sin retorno)
-Acoplamiento de vacío de 1/4″ a presión
-Acoplamiento de vacío macho 3AN
-6AN Macho Giratorio (para Línea de Retorno)
-Accesorio de entrada giratorio (para riel de combustible ORB 8AN)
-Tapones NPT de 1/8″ impregnados con PTFE (x2)
