Descripción

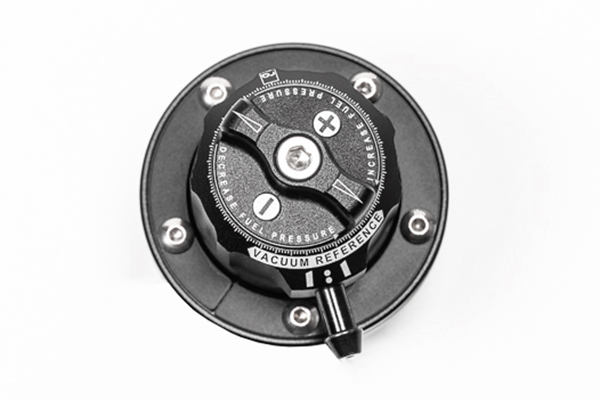

El conjunto giratorio de regulador de puertos múltiples (MPR-RA) es una excelente solución para sistemas de combustible de alto flujo, tanto simples como complejos. Su configuración de puerto única lo hace ideal para combinar bombas de combustible duales en una sola línea de alimentación. Por el contrario, se puede utilizar para dividir una única línea de alimentación en un sistema de combustible de doble banco con 2 rieles de combustible. Además, también se puede utilizar para aplicaciones de bomba única o riel de combustible único simplemente tapando los puertos no utilizados.
MONTAJE
Hay muchas formas únicas de montar este regulador. Por ejemplo, el montaje en la pared se puede lograr usando los orificios M6 que pasan a través del cuerpo del regulador o se puede usar el soporte de montaje incluido (que se muestra a continuación) para el montaje en el piso. Se proporciona hardware M6x1mm.
PLOMERÍA
Este regulador se puede conectar de muchas maneras diferentes para adaptarse a diversas instalaciones, como sistemas tradicionales de flujo continuo o de cabeza muerta. Debido a esta flexibilidad, elimina la necesidad de un accesorio en «Y» adicional. Los 2 puertos de retorno opuestos inferiores son únicos porque fluyen paralelos a los puertos de presión, eliminando la necesidad de accesorios acodados. Cualquiera de los puertos inferiores se puede utilizar para la línea de retorno. Se proporcionan enchufes para los puertos no utilizados.
El MPR-RA se puede conectar antes o después de los rieles de combustible. A continuación se muestran varios ejemplos.
PUERTOS
El Radium Engineering MPR-RA está equipado con varios puertos tanto para alimentación como para retorno, lo que lo hace extremadamente versátil y un regulador ideal para sistemas de combustible personalizados. Muchas instalaciones no utilizarán todos los puertos disponibles. Utilice los adaptadores y enchufes incluidos para configurar el regulador para la instalación. No utilice pasta o cinta de PTFE en estos puertos; simplemente lubrique la junta tórica de los accesorios del adaptador con una pequeña cantidad de aceite.
PUERTO “A y B”
Roscas 6AN ORB (9/16”-18)
Estos puertos son para combustible a alta presión y deben conectarse hacia/desde el riel de combustible o la bomba de combustible.
PUERTO “E”
Roscas 8AN ORB (3/4”-16)
Al igual que los puertos A y B, este puerto es para combustible a alta presión y debe conectarse hacia/desde el riel de combustible o la bomba de combustible.
PUERTO DE RETORNO “C&D”
Roscas 6AN ORB (9/16”-18)
Los puertos inferiores C y D son los puertos de retorno para que el combustible desviado regrese al tanque de combustible. Elija uno de estos puertos según lo que funcione mejor para la tubería de la línea de combustible y conecte el otro puerto con el enchufe ORB 6AN incluido.
NOTA: Al instalar el conector de vacío, se recomienda utilizar un fijador de roscas absorbente de resistencia media.
COMPATIBILIDAD DE COMBUSTIBLE
Todos los reguladores de la serie RA son adecuados para todos los tipos de gasolina, incluidas la gasolina sin plomo, con plomo, oxigenada y premezclas. Además, son compatibles con mezclas de alcohol y combustible, incluidos metanol, etanol y E85.
INCLUIDO
-Ensamble giratorio principal
-Soporte de montaje con hardware

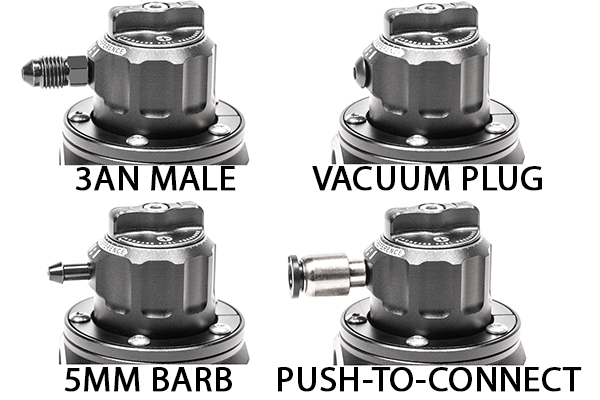

-Acoplamiento de vacío con púas de 5 mm
-Acoplamiento de tapón de vacío (sin retorno)
-Acoplamiento de vacío de 1/4″ a presión
-Acoplamiento de vacío macho 3AN
-Enchufe ORB 6AN (x2)
-8AN enchufe ORB (x1)
-Adaptador 6AN ORB a 6AN macho (x3)
-Adaptador 8AN ORB a 8AN macho (x1)
